Эхолот

[wine 9 851]

4 часа назад, trigamer сказал:

А какой тогда смысл было брать хамм?

В эти деньги ближайший конкурент был fs но у хама разрешение выше и получше картинка в боковом.

[trigamer 3 225]

3 часа назад, wine сказал:

В эти деньги ближайший конкурент был fs но у хама разрешение выше и получше картинка в боковом.

ну исходя из логики выше,нужно было fs брать...раз вариант приблизительно устраивает....или вообще что-нить простенькое...типа страйкера,он тоже приблизительно рыбу показывает же.

Вопросы такие потому что,не понятно когда прибор может,но пользоваться возможностями нет желания и вариант приблизительно устраивает....

Или просто опыта нахождения на воде и рыбной ловли немного и прибор взят чисто маркетинг сделал свое дело?

Из практики вот, в туман и темень прибор решает....когда идешь на крейсере, а глаза в приборе 70% и 30% на реальную обстановку на воде, на предмет водоплавающих,  а точность курса и маневры строятся из того данных в приборе(глубина, скорость, бакены,точный берег и точное местонахождения в моменте).

[Браконьер 3 415]

1 час назад, wine сказал:

 с Тишкой гоняешь, она у тебя на общий аккум подключена ? у тебя регулятор на моторе есть ? Ставил дополнительно? Смотри, есть риск её зажарить.

 Регулятора нет.Аккум 75-ка,напряжение выше 14 Вольт пока не видел.Эхо весит на отдельной клемме под основной.Т.ч ничего ему не будет.А вот тахометр китайский сдох на ровном месте отработав менее 6 часов.🤬

[wine 9 851]

11 часов назад, Браконьер сказал:

Эхо весит на отдельной клемме под основной.

То есть, если клемма, идущая на мотор отлетит (ну пусть по какой-то невероятной причине) То клеммы эха остануться на аккуме, правильно ? Это неплахая страховка.



Но есть еще один очень маловероятный сценарий но все же, если внутри аккума каким то образом произойдет размыкание цепи, то эхо зажарится если нет регулятора.





[Браконьер 3 415]

14 часов назад, wine сказал:

Но есть еще один очень маловероятный сценарий но все же, если внутри аккума каким то образом произойдет размыкание цепи

  Очень мало вероятно, но может. На досуге заморочюсь с РН.

[wine 9 851]

31 минуту назад, Браконьер сказал:

Очень мало вероятно, но может.

Было у меня такое раз. Купил новый аккум, а там внутри что-то рассоединялось, причем дефект был плавающий, сдал по гарантии. Регулятор был, а если бы не было, то тогдашнюю стрекозу по гарантии не взяли бы

[Браконьер 3 415]

В 18.06.2022 в 23:15, Браконьер сказал:

заморочюсь с РН

  Вот https://forum.motorka.org/threads/10362/ пожалуй бескомпромисный вариант, но человек в отпуске. Можно и самому собрать, но времени нет. В общем пока не буду запариваться. Аккумулятор брендовый и не сильно новый,если бы были проблемы, уже бы вылезли.

[рыболов82 32 740]

10 минут назад, Браконьер сказал:

  Вот https://forum.motorka.org/threads/10362/ пожалуй бескомпромисный вариант, но человек в отпуске. Можно и самому собрать, но времени нет. В общем пока не буду запариваться. Аккумулятор бредовый и не сильно новый,если бы были проблемы, уже бы вылезли.

https://www.avito.ru/kaluga/zapchasti_i_aksessuary/rele_zaryadki_vrnl-1m_2383953274?slocation=641270

[Браконьер 3 415]

2 минуты назад, рыболов82 сказал:

https://www.avito.ru/kaluga/zapchasti_i_aksessuary/rele_zaryadki_vrnl-1m_2383953274?slocation=641270

 Это шунтирующий, не хочу. Подобный у меня на мелкомоторе есть, можно снять.

[рыболов82 32 740]

6 минут назад, Браконьер сказал:

 Это шунтирующий, не хочу. Подобный у меня на мелкомоторе есть, можно снять.

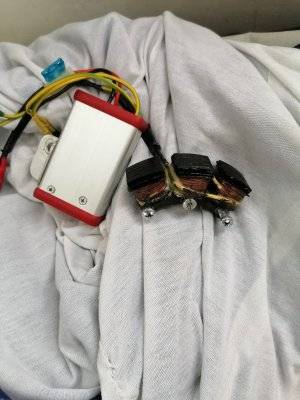

парень есть на цфр  с киева евгении зовут ,он хорошие выпрямители делает ,но щас  ситуевина с укрои..   на мои мерк15  все в сборе осталось поставить

[Браконьер 3 415]

4 часа назад, wine сказал:







Очень интересно как производитель добивается того, что компас без наводок может работать только на таком самопальном кронштейне=) В лодке ему место так и не нашлось, как только я не выплясывал





В итоге все получилось, карту на якоре не крутит

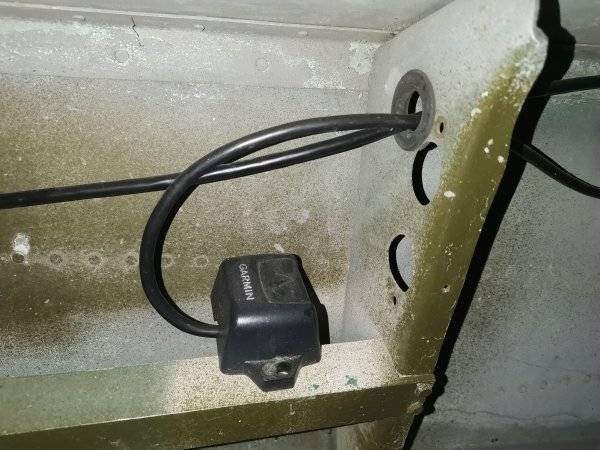

 У меня этот квест пока в процессе. Сначала у головы поставил, его не устроило,справа на торпеде редуктор фонит, слева лебёдка,сейчас стоит под бортом с пассажирской стороны

всё было замечательно пока один ездил,поставил вторую сидушку, компас штырить начало. В общем потихоньку мигрирует в сторону транца, чую может закончится подобным твоему, извращённым решением.

[рыболов82 32 740]

вы его калибровать не пробовали? мало просто прикрутить)   ну можно на провод еще ферромагн фильтр(https://market.yandex.ru/product--filtr-ferritovyi-na-kabel-diametrom-3-5-mm-s-zashchelkoi/1665483367?cpc=5TVh5Ua2nYqbowf0PTrgwil_fWQ8XCuyZP_TZOQ2QjBsML1xJSpn-BCALIwDRpjCexH3oPEHLherX9rnaMJYGC_OJKKu1zPak2AgpES2ucCdfmUac1NbiGRxA3yVWLQceIgCKdWERZ-8nVPE8-CU1UNOnk9fnLlL-kMeTW7qGODmZB8KZhJhDmhB1WchL-Cc3F6_RZDCNE98QOpqi4sJFFJZ_67KS_S-&sku=101457038749&offerid=pifCG6t1zSgU04Ks7V2pYg&cpa=1  ) поставить что б помех не было от электроники и мотора

[Браконьер 3 415]

5 минут назад, рыболов82 сказал:

калибровать не пробовали?

 Конечно калибровал.Он в принципе вполне адекватно работает,но сильно ревностно относится к различным железякам.

[рыболов82 32 740]

1 минуту назад, Браконьер сказал:

 Конечно калибровал.Он в принципе вполне адекватно работает,но сильно ревностно относится к различным железякам.

понятно, попробуй фильтр на кабель ферритовый ,помехи могут быть от мотора и самого эха по проводам  ,ну что железяка лодка то да ,мож какую резиновую подложку на место крепления компаса

[Браконьер 3 415]

6 минут назад, рыболов82 сказал:

железяка лодка то да

 Лодка алюминиевая,ему пох,а каркас у сидухи сталюга ненравится.Надо просто найти место где нет лишних магнитных полей. Будем искать)).

[wine 9 851]

10 часов назад, Браконьер сказал:

Надо просто найти место где нет лишних магнитных полей.

Нет такого места) А если и есть туда кто-нить сядет с телефон или еще что положит или сядет рядом с чем-то в кармане и всё. У меня эта штука на барашках, если не нужна то можно и не ставить. В реках без неё обхожусь, в озере конечно с ней удобнее.

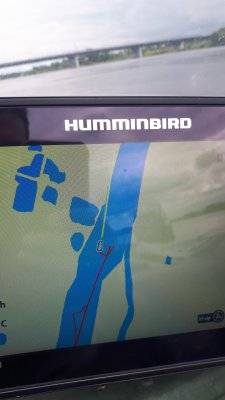

Показатель правильной работы компаса, это если на ходу линии курса компаса и GPS сходятся в одну(зеленая и желтая в моем случае).





10 часов назад, Браконьер сказал:

общем потихоньку мигрирует в сторону транца

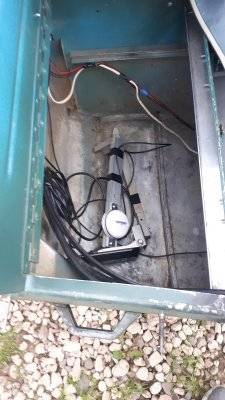

Так я тоже пробовал, в стороне транца под рецессом аккум, слева рулевое и троса мотора, справа бак опять же с железячками. По бортам полочки, в них ножи, плоскогубцы, проволока на поводки еще что-то....по левому борту троса и электрика.... Где то на носу может и встал бы, но там его растопчат.



Ну и как вишенка на торте - компас китайского телефона прекрасно работает, даже если его на башку эхолота положить Хотя может он кроме магнитного поля земли еще откуда-то инфу берет.





[wine 9 851]

11 часов назад, Браконьер сказал:

Вот https://forum.motorka.org/threads/10362/ пожалуй бескомпромисный вариант, но человек в отпуске. Можно и самому собрать, но времени нет. В общем пока не буду запариваться. Аккумулятор брендовый и не сильно новый,если бы были проблемы, уже бы вылезли.

Мне до чего надоело гасить эхо на якоре. А это делать надо, у него потребление 2 А. Уже подумываю над вторым мелким аккумом на 18 АЧ и подзаряжать его после рыбалки. С одной стороны возня, с другой на рыбалке эхо вечно усыплять тоже такое себе удовольствие. А в озере карту все время видеть хочется, и на якоре....А так весь день горит и думать ни о чем не надо, дергаться усыплять его.

[wine 9 851]

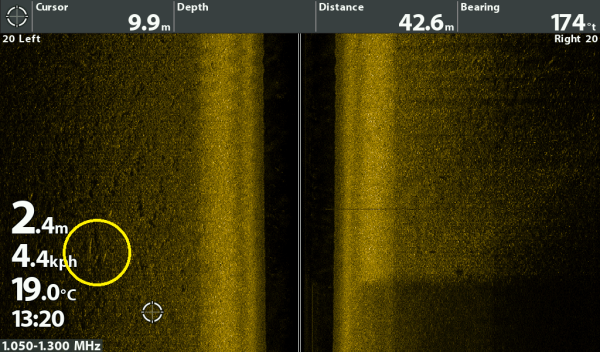

Интересные скрины с совершенно разных рыбалок:



Стая жирующей чехони, ловится на 2х дюймовый твистерок с малой огрузкой в верхних слоях воды. С этого места ловилась бесконечно



Слева цепь от бакена, справа опора моста.





А отсюда поймалась щучка на 5600, не могу подтвердить, что именно её видно на скрине, не догадался после поимки второй раз там посветить на предмет отсутствия. Хотя и этим на 100% не доказать....













[wine 9 851]

17 часов назад, Браконьер сказал:

чую может закончится подобным твоему, извращённым решением.

Смотрю на это извращенческое решение и понимаю что на швеллер компас ставить все же перебор, в какой нить куст упрется этот швеллер и транец покалечит с таким рычагом. Надо ему ребра подзбалгарить, распилить и соединить одним болтом с контрящейся гайкой в нахлест рядом с транцем, тогда при услилии на загиб конструкция просто загнется, преодолев трение в месте соединения болтом, ничего не выворотив. Доделаю, покажу что вышло.

А то что есть, это пока прототип)))



[wine 9 851]

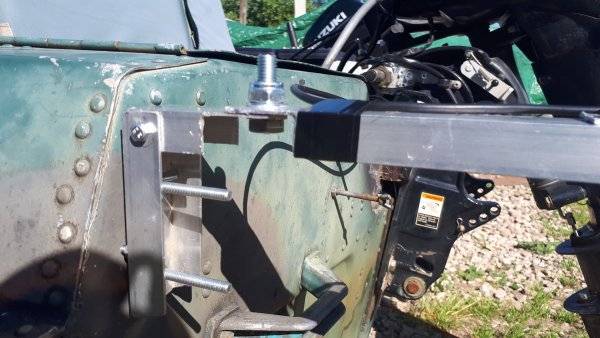

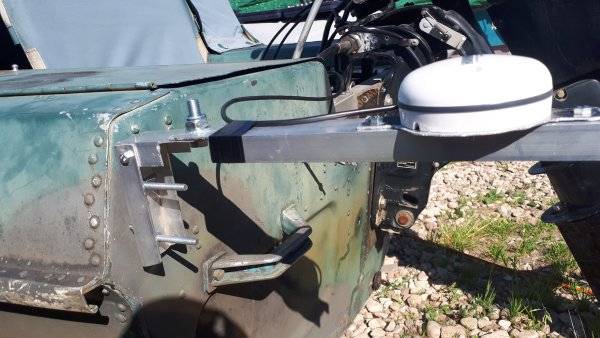

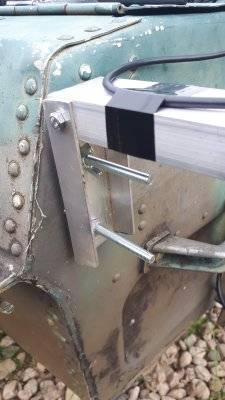

Финальный вариант. Безопасный для транца, если случайно куда-то эта конструкция упрется.

Теперь компас на шарнире в горизонтальной плоскости, если куда упрется то просто сместится в месте соединения болтом, так же болт позволяет ловить ноль на компасе.

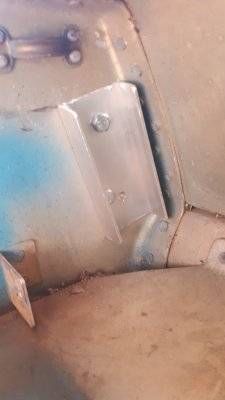

В вертикальной плоскости если что согнется алюминий, т,к. ребра жесткости теперь выпилены. Транец усилен с обратной стороны куском швеллера.

















[Браконьер 3 415]

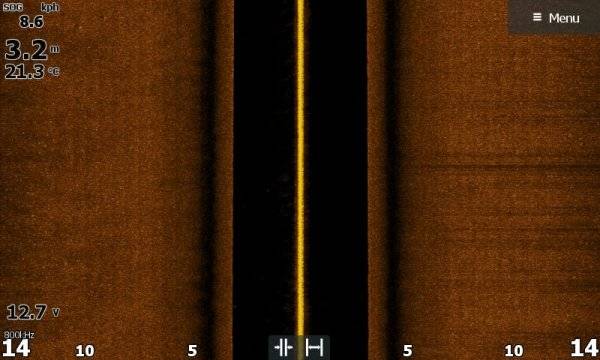

Вот такие

помехи со стороны мотора.Возможные причины. Свечи, вибрация, питание. Начну со свечей, сейчас без резисторов стоят, дальше методом тыка.

 Компас пока не победил. Сейчас уже докочевал до рецесса.Что интересно в статике и на малом ходу всё хорошо, а на скорости показания уползают вплоть до 180 градусов.





[wine 9 851]

3 минуты назад, Браконьер сказал:

помехи со стороны мотора

Это на правом луче ? А датчик слева от мотора ?

У меня так же бывает, это зависит от оборотов и победить скорее всего не получится, надо пристреляться на каких оборотах все хорошо. Особо изощренные перфекционисты ставят 2 датчика и один луч берут с одного, а второй с другого. Но мне кажется что это уже борщ....

6 минут назад, Браконьер сказал:

Что интересно в статике и на малом ходу всё хорошо, а на скорости показания уползают вплоть до 180 градусов.

Это у всех почти так, кто не готов идти до конца и делать кронштейн для выселения компаса на улицу

[Браконьер 3 415]

29 минут назад, wine сказал:

Это на правом луче ? А датчик слева от мотора ?

 Да.



29 минут назад, wine сказал:

зависит от оборотов и победить скорее всего не получится

 Сделаю что смогу, непоможет пусть так будет,не напрягает.



29 минут назад, wine сказал:

не готов идти до конца и делать кронштейн для выселения компаса на улицу

 Ещё осталось одно место на карме и в нос попробовать засунуть, а дальше мачты городить.

[wine 9 851]

37 минут назад, Браконьер сказал:

Сделаю что смогу

Напиши если что-то все же поможет ) На второй датчик я точно не готов

[wine 9 851]

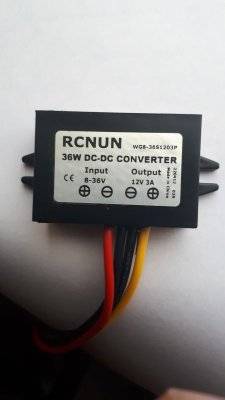

Опыт по использованию китайского стабилизатора.

В некоторых случаях (якорь в ил засосало и лебедка напрягается, одновременный подъем якоря и пуск двигателя) у меня напряжение проваливалось ниже 10,5 В, эхо еще не моргал(у него допуск входе 10-20В), но мог начать по мере старения аккума. Вышел из положения установкой такого китайского стабилизатора. Работает отлично, дает на выходе стабильные 12 В, имеет защиту от воды с погружением.

Единственное, я бы не рисковал его использовать от повышенного напряжение. Есть смысл ставить если у мотора есть нормальный регулятор, а не только обычный выпрямитель, который при слетании клеммы выдаст 60 В на эхолот. Ну и сам по себе стаб немного сосет аккум, на стоянке его надо обесточивать.
