Кронштейн Датчика Эхолота

Recommended Posts

  Как-то раз, посмотрев цены в магазинах, решил сделать складной кронштейн для датчика эхолота. И чтобы откидывался при наезде на препятствие. Прошёлся по магазинам метизов, закупил профиль алюминевый, струбцинку, болтов да барашков нержавеющих и вот что получилось:




Подготовленные детали




Вертикальная неподвижная часть. В дальнейшем обрезана под размер



post-486-0-23007300-1379538897_thumb.jpgpost-486-0-65100700-1379538914_thumb.jpgpost-486-0-86803200-1379538926_thumb.jpg

Поворотно-откидная часть




Струбцина. Выровнена одна сторона холодной сваркой и сточена под плоскость




Оська. Изготовлена из болта.




Механизм откидывания крупным планом



post-486-0-98109100-1379539414_thumb.jpgpost-486-0-46767800-1379539431_thumb.jpgpost-486-0-29374200-1379539443_thumb.jpg

Готовый кронштейн




Кронштейн на лодке в сложенном состоянии




К бою готов!

Share this post


Link to post
Share on other sites

Отлично вышло.Хорошо когда руки на месте...

Share this post


Link to post
Share on other sites

Отлично вышло.Хорошо когда руки на месте...



Спасибо за похвалу!   Посмотрел Post # 62 от Хищника в  "Эхолоты", стр.4, и чего я замарачивался?  :mrgreen:  :mrgreen:  :mrgreen:

Share this post


Link to post
Share on other sites


Посмотрел post # 62



Тоже глянул бы... А где этот пост?

Share this post


Link to post
Share on other sites

Тоже глянул бы... А где этот пост?

Post # 62 от Хищника в  "Эхолоты", стр.4

Share this post


Link to post
Share on other sites

Да   откройте  страница  4   ответил  хищник  дешево  и сердито  главное  работает)))


post-411-0-97097500-1380088718_thumb.jpgpost-411-0-96101500-1380088744_thumb.jpgУ  меня   еще проще ,  сколхозил   вот так  струбцина , шинка  аллюминевая  ,  и  усе

Share this post


Link to post
Share on other sites

Да   откройте  страница  4   ответил  хищник  дешево  и сердито  главное  работает)))

attachicon.gifФото0015.jpgattachicon.gifФото0016.jpgУ  меня   еще проще ,  сколхозил   вот так  струбцина , шинка  аллюминевая  ,  и  усе

у меня точно такое же крепление! Сделал на скорую руку в том году на одну рыбалку, а езжу с таким уже два сезона ))

Share this post


Link to post
Share on other sites

Пробовал делать вот такой вариант. Делается быстро, стоимость копеечная. Но годится он, только как временный ИМХО. Самый прикол в том, что когда он установлен на транце, на скорости из этой трубки фигачит фонтан воды :)

В итоге, купили металлическое крепление с барашком.



Share this post


Link to post
Share on other sites









К бою готов!

Довольно сложная конфигурация для кронштейна для такой лодки. Сам начинал первоначально что то подобное мастерить из "Метизов". НО ...

Учитывая, что у меня такой же мелкий мотор и на глиссе я ходить не буду предпочел всё сделать по русски (Эх, напрасно русским показали скотч! Теперь в России на нем держится всё, что должно быть прибито, прикручено и подвешено.... :017: ).

Датчик эхолота креплю скотчем к пустой 0,33 бутылке из под кваса и все вопросы по компактности, весу, откидыванию при наезде на припятствия решены (это конечно возможно для таких тихоходных (Яма-2) лентяев как я). Кстати эхолот прекрасно показывает и глубину и рыб.

Share this post


Link to post
Share on other sites
Эх, напрасно русским показали скотч! Теперь в России на нем держится всё, что должно быть прибито, прикручено и подвешено.... :017: ).

А что не на скотче, то на монтажной пене, типа Макрофлекс 92b9128420c817396dca7383dfe844a3.gif

Share this post


Link to post
Share on other sites

Пробовал делать вот такой вариант. Делается быстро, стоимость копеечная. Но годится он, только как временный ИМХО. Самый прикол в том, что когда он установлен на транце, на скорости из этой трубки фигачит фонтан воды :)

В итоге, купили металлическое крепление с барашком.

attachicon.gif2013-09-18 08-38-07.JPGattachicon.gif2013-09-18 08-38-23.JPG

attachicon.gif2013-09-18 08-42-17.JPGattachicon.gif2013-09-18 08-50-01.JPG

Друг использует примерно такой же не первый год. У него сделана страховка от отстёгивания при наезде на препятствие - тросик с карабином закреплён в верхней части.

А чтоб не фонтанировало, что мешает заткнуть трубку?

Считаю конструкцию очень удачной, себе сделаю такую же (лодку только купил)

Share this post


Link to post
Share on other sites

Я тоже считаю, что конструкция хорошая, но, с некоторыми доработками.



Лёша, а у меня не прижилась, труба на скорости гнётся. Правда, использовал 16 мм., может потолще нужно было. :nm239:

Share this post


Link to post
Share on other sites

Лёша, а у меня не прижилась, труба на скорости гнётся. Правда, использовал 16 мм., может потолще нужно было. :nm239:

Юра, может гоняешь просто быстро? ba28b24df6c9baa1e85ce752a597732a.gif

Share this post


Link to post
Share on other sites

Юра, может гоняешь просто быстро? ba28b24df6c9baa1e85ce752a597732a.gif



О да! 60 гребков в минуту! А если серьёзно, я наверное заглублял датчик черезмерно, Другие - то пользуют :nm239:

Share this post


Link to post
Share on other sites

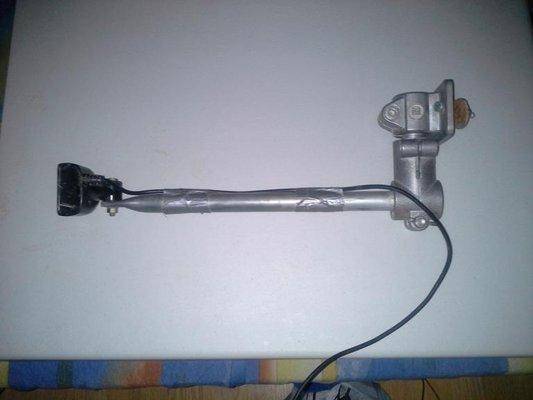

Лодка, ездит на прицепе, весной прикрутил, осенью снял, взял эту приблуду у электриков. 15 минут и кронштейн готов, отплыл от берега опустил и в путь. Был покупной не понравился, жидкий какой то. post-402-0-45052600-1389703788_thumb.jpg

Share this post


Link to post
Share on other sites

Лёша, а у меня не прижилась, труба на скорости гнётся. Правда, использовал 16 мм., может потолще нужно было. :nm239:

16 мм явно мало. Дюймовочка. Тоже гнётся, но только через колено :nm2902:

Share this post


Link to post
Share on other sites

Пробовал делать вот такой вариант. Делается быстро, стоимость копеечная. Но годится он, только как временный ИМХО. Самый прикол в том, что когда он установлен на транце, на скорости из этой трубки фигачит фонтан воды :)

В итоге, купили металлическое крепление с барашком.

attachicon.gif2013-09-18 08-38-07.JPGattachicon.gif2013-09-18 08-38-23.JPG

attachicon.gif2013-09-18 08-42-17.JPGattachicon.gif2013-09-18 08-50-01.JPG

Леша  а трубку  пенопластом  не пробовал  залепить

Лёша, а у меня не прижилась, труба на скорости гнётся. Правда, использовал 16 мм., может потолще нужно было. :nm239:

Юра  эхолот нужен когда на дорожку медленно плывешь  ,  а на скорости  я  его из воды  ап  и поехал до точки по навику , подплываешь  метров за 100 эхолот в воду бульк  и усе  , а на скорости накуи  его  в  воду макать  ты  что марлина ловишь

Share this post


Link to post
Share on other sites


Юра эхолот нужен когда на дорожку медленно плывешь , а на скорости я его из воды ап и поехал до точки по навику , подплываешь метров за 100 эхолот в воду бульк и усе , а на скорости накуи его в воду макать ты что марлина ловишь
Не знаю. как утром поставлю, включу и до самого вечера не трогаю.

Share this post


Link to post
Share on other sites

Не знаю. как утром поставлю, включу и до самого вечера не трогаю.

Вот и я так же.  А то вдруг пропустишь что нибудь интересное.

Share this post


Link to post
Share on other sites

Я  то  его  вытаскиваю  из-за того что у меня  шинка  алюминев  гнется  на глиссе  , да  брызги  от нее ,  ставил покупную  конструкцию  все ок  хоть полный газ ,  а так  он мне нужен  -я его в воду  бульк  , а так  я  свое озеро  и сам  знаю где чего  , находится ,и где чего плавает

Share this post


Link to post
Share on other sites

Вот и я так же.  А то вдруг пропустишь что нибудь интересное.

Да мне в лом вытаскивать и обратно ставить, а если проблем не доставляет то за чем, и ставлю на см. выше уровня пола, не брызгается и на 35км.ч. все кажет.

Share this post


Link to post
Share on other sites

Да мне в лом вытаскивать и обратно ставить, а если проблем не доставляет то за чем, и ставлю на см. выше уровня пола, не брызгается и на 35км.ч. все кажет.

А у меня не получается датчик высоко поднять, кавитационные пузыри стада рыб на экране создают.

Share this post


Link to post
Share on other sites

Юра  если датчик  в  сторону  от мотора  отодвинуть  и чуть ниже пола  опустить  ,в  воду  не должно  ничего  моргать по идее , хотя на скорости там  хер разберет  чего  он кажет рыбу  или космос

Share this post


Link to post
Share on other sites

Юра  если датчик  в  сторону  от мотора  отодвинуть  и чуть ниже пола  опустить  ,в  воду  не должно  ничего  моргать по идее , хотя на скорости там  хер разберет  чего  он кажет рыбу  или космос

Так по самое некуда отодвинут, до борта. В одного еще ничего, а вдвоем просто не бежит, от пузырей не оторваться. Или лодка большая, или движок слабоват. Да ты и сам видел.
