Модернизация дровокола Чемпион LSH5001H

Recommended Posts

Хоть и не рыбная тема, но возможно кому-то пригодится в хозяйстве.

Главное неудобство в работе с данным дровоколом, это двуручное включение.
Одной рукой нужно нажимать кнопку включения эл. мотора, другой рычаг гидропривода.
Это обусловлено ТБ, чтобы руки всегда были вне рабочей зоны привода.
В принципе, если работать с подсобником, который будет подносить чурбаки и откидывать поленья, а другой будет нажимать только кнопки - то можно ничего не переделывать
Но мы живём в России и легких путей не ищем, нам всё пох.

На первом этапе модернизация заключается в изготовлении кронштейна для кнопки включения эл.двигателя.
Инструмент: болгарка, дрель или шурик, сверло Ф=10 мм и сварка. ( можно без сварки, но нужно сверло Ф=30 мм)
В принципе на этом можно и остановиться, так как высвобождается одна рука, чтобы удерживать чурбак или откидывать поленья.

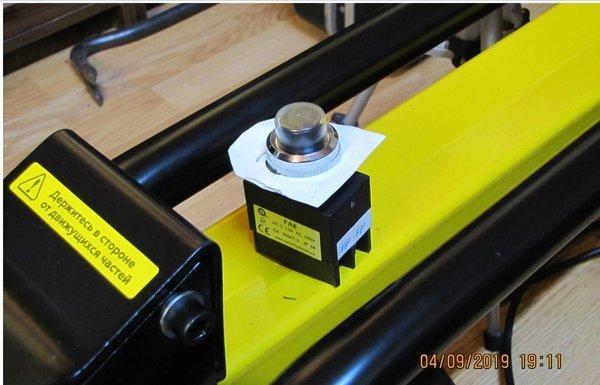

1. Вынимаем кнопку Пуск из коробки и вырезаем из бумаги шаблон.

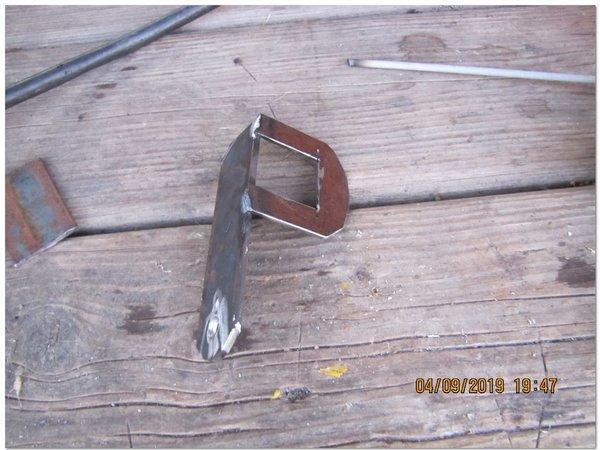

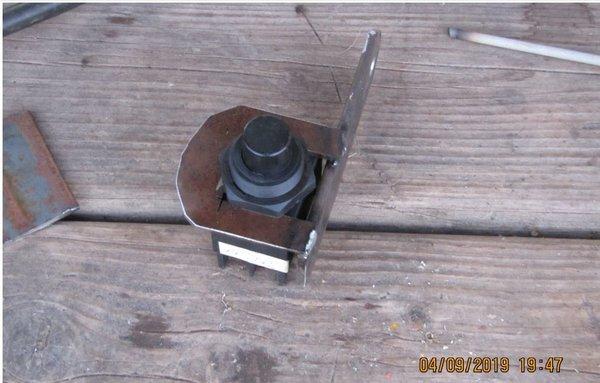

2. Вырезаем болгаркой прямоугольник под резьбу кнопки, сверлим отверстие Ф=10 мм в планке (толщина 3 мм) и всё свариваем.

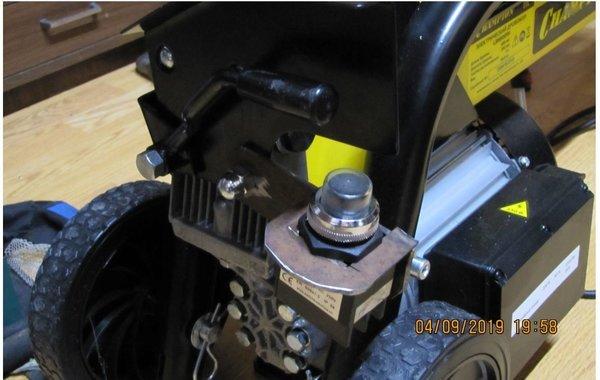

3. Устанавливаем на Дровокол. - На первом этапе Всё !!!






4. Смотрим видео.

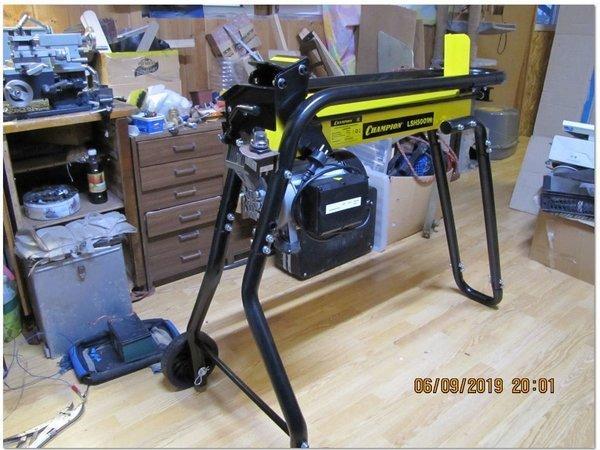

Прикрутил "ноги" к дровоколу.




Ещё две детали для ножного включения.

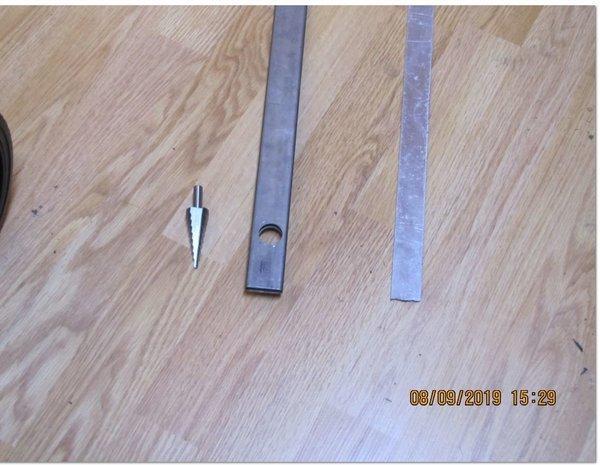

Для педали у меня использован готовый профиль.
Можно взять трубу и расплющить её кувалдой, просто полосу металла, уголок и т.д. что найдётся в хозяйстве.
На тягу к ручке гидропривода можно взять полосу дюрали, трубу, верёвку, проволоку, трос и т.д.
Если на педаль положить кусок доски, то не придётся даже поднимать ногу.
Приятного просмотра.



На данном дровоколе - выпресовывал подшипник из ступицы, пробовал выжимать сок из яблок - давит на ура, нужно только сделать специальный поддон.

Share this post


Link to post
Share on other sites


Дровокол в работе.
